Modbus通訊協議
Modbus是一種串行通信協議，是Modicon公司（現在的施耐德電氣 Schneider Electric）于1979年為使用可編程邏輯控制器（PLC）通信而發表。Modbus已經成為工業領域通信協議的業界標準（De facto），并且現在是工業電子設備之間常用的連接方式。
Modbus允許多個 (大約240個) 設備連接在同一個網絡上進行通信，舉個例子，一個測量溫度和濕度的裝置，并且將結果發送給計算機。在數據采集與監視控制系統（SCADA）中，Modbus通常用來連接監控計算機和遠程終端控制系統（RTU）。
協議版本
Modbus協議目前存在用于串口、以太網以及其他支持互聯網協議的網絡的版本。
大多數Modbus設備通信通過串口EIA-485物理層進行。
對于串行連接，存在兩個變種，它們在數值數據表示不同和協議細節上略有不同。Modbus RTU是一種緊湊的，采用二進制表示數據的方式，Modbus ASCII是一種人類可讀的，冗長的表示方式。這兩個變種都使用串行通信（serial communication）方式。RTU格式后續的命令/數據帶有循環冗余校驗的校驗和，而ASCII格式采用縱向冗余校驗的校驗和。被配置為RTU變種的節點不會和設置為ASCII變種的節點通信，反之亦然。
對于通過TCP/IP（例如以太網）的連接，存在多個Modbus/TCP變種，這種方式不需要校驗和計算。
對于所有的這三種通信協議在數據模型和功能調用上都是相同的，只有封裝方式是不同的。
電力儀表/MODBUS TCP協議

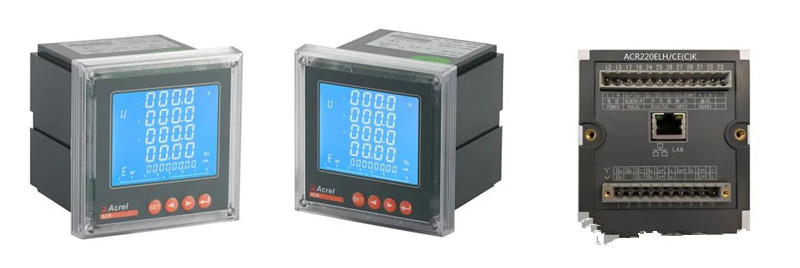

● ACR220ELH/CE 網絡多功能電力儀表
①復費率可設置兩個時區、9時段、四種費率（尖峰平谷）；
②分次諧波測量可達63次；
③具有電壓波峰系數、電話波峰因子、電流K系數、波形跟蹤（不是波形記錄）功能；
④RJ45接口/可配置以太網（Modbus-TCP協議）功能；
⑤ACR3XXELH可直接接入380/660V電壓；
⑥DLT645規約支持1997版本和2007版本；
⑦同時支持Modbus-RTU和DLT645規約；
可同時選配功能4開入+2開出+2變送+2脈沖+2通訊。
APM8xx/MCE 電力參數測量儀表
可擴充選配模塊：
①MD82，路開關量輸入+2路轉換觸點繼電器輸出(8DI+2DO)；
②MLOG，Micro SD卡(TF 卡)存儲(報警記錄，事件記錄，電參量和電能定時記錄等)；
③MA84，8路模擬量輸入(0.5級)+4路模擬量輸出(0.5級)(8AI+4AO)；
④MCM，1路RS485/Modbus-RTU，支持主站模式或從站模式；
⑤MCP，1路Profibus-DP；
⑥MCE，1路以太網，支持Modbus-TCP、http、SMTP、DHCP協議；
可同時選配功能3個模塊，其中以太網、PRofibus MLOG不可選配2個。
APM800，APM801，APM810還可選配測溫模塊，
⑦MTN（4路2米/4米測溫，1路溫濕度控制）；
⑧MTP（2路PT100測溫）；
⑨MTH（1路溫濕度控制）。
● ADF400L 多用戶電能表
ADF400L 系列多用戶電能表，通過模塊組合的方式可實現12路三相或36 路單相的直接接入測量或12 路三相互感器接入測量、直接接入和互感器接入的混合測量方式。
①三相 3*220/380V 供電，為后端測量模塊提供工作電源；
②人機界面：液晶及按鍵編程
③紅外通信；
④射頻刷卡（預付費IC 功能）；
⑤2 路 RS485 組網通信（*C 功能）；
⑥第 3 路擴展無線模塊用 RS485 通信（RJ45 連接方式）；
⑦可選 2DI/2DO,無源 DI（K 功能）；
⑧可選1 路以太網通信（CE 功能）。
